Inovação vintage na arte de domar a física teimosa dos disquetes com o Greaseweazle

Existe uma arte quase oculta na retrocomputação contemporânea: o ato de inovar no vintage. Quanto mais nos distanciamos do século passado, menos dependemos de arquivos lógicos e mais precisamos de ferramentas capazes de traduzir o mundo analógico bruto. O resgate de dados em mídias magnéticas há muito deixou de ser uma tarefa para sistemas operacionais comuns. Hoje, a verdadeira preservação digital exige uma espécie de arqueologia de hardware. É exatamente nesse cenário que o Greaseweazle se destaca, operando na linha de frente dessa inovação vintage na arte de domar a física teimosa e a química degradada dos nossos velhos disquetes, decifrando-os pulso por pulso.

Para compreender o real poder dessa ferramenta, é fundamental entender que o sucesso no resgate desses dados antigos depende diretamente da física oculta nas cabeças de leitura e gravação da unidade de disquete conectada a ele. Muitas pessoas acreditam que o hardware funciona de forma idêntica com qualquer drive do mercado, mas as barreiras físicas do magnetismo exigem atenção.

Graças a essa abordagem, um PC moderno equipado com USB consegue interagir com disquetes de quase qualquer arquitetura do passado: Amiga, MSX, Commodore 64, Apple II e PCs clássicos. No entanto, o sucesso real na preservação e, principalmente, na gravação de volta para mídias físicas exige compreender a física oculta das cabeças de leitura/gravação e as propriedades dos materiais magnéticos.

🚀 O que o Greaseweazle V4 Realmente Consegue Abranger?

Por trabalhar em nível magnético puro (gerando imagens universais em formato .scp ou .hfe), o Greaseweazle V4 é virtualmente universal. Se o sinal elétrico do setor físico chegar à placa, o microcontrolador processará os dados com precisão microscópica.

• Compatibilidade Ampla (Via Drives de PC comuns): Com um drive de PC de 3.5" (1.44 MB) e um drive comum de 5.25", você cobre nativamente sistemas como Commodore Amiga (.adf), MSX/Gradiente Expert (.dsk), Commodore 64 (.d64) e interfaces de TK90X/TK85.
• Disquetes Exóticos de 8": São compatíveis! Porém, exigem um adaptador físico de fita de 50 para 34 pinos e uma fonte de alimentação externa robusta (frequentemente exigindo linhas estáveis de +24V e -5V para alimentar os motores síncronos de alta potência).

❌ O que ele NÃO abrange (Limitações do Padrão)

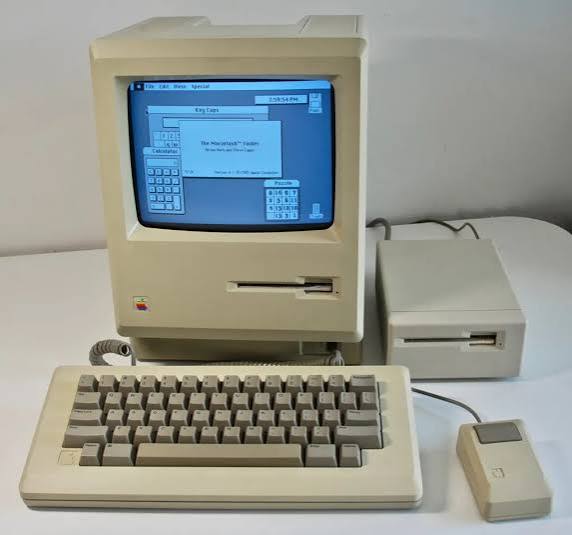

1. Macintosh Clássico (400K/800K) e Apple IIGS (3.5"): Os drives originais da Apple mudavam a velocidade de rotação do motor dependendo da trilha onde a cabeça estava posicionada. Como os drives de PC giram a uma velocidade fixa (300 ou 360 RPM), eles não conseguem replicar essa variação física na hora da gravação.
2. Disquetes Hard-Sectored: Mídias muito antigas (comuns nos anos 70) com 16 ou 32 furos físicos de índice ao redor do centro do disco. Os drives de PC tradicionais não possuem sensores ópticos preparados para processar múltiplos furos por rotação.
3. Mídias de Alta Densidade Modernas: Unidades como LS-120 (SuperDisk) e Zip Drives usam tecnologias laser proprietárias e interfaces lógicas totalmente incompatíveis com o projeto.

🛠️ O Efeito 286: por que gravar disquetes de 360 KB usando drives de 1.2 MB faziam o disquete falhar?

Muitos entusiastas que usavam computadores nas décadas de 1980 e 1990 lembram que era comum usar o drive de 1.2 MB de Alta Densidade (HD) para gravar disquetes de 360 KB de Baixa Densidade (DD) por meio do comando clássico FORMAT A: /4. Isso porque a formatação simples de disquete de 360K em um drive de 1.2M (comuns em 286) o tornava irreconhecível em drives de 360K (de PC-XT).

Mesmo usando a opção "/4" no FORMAT, o processo não era garantido de funcionar. Pois bem, o problema ainda existe e o Greaseweazle para rodar os discos em hardware real antigo (como um IBM PC XT original ou um Apple II) vai causar os mesmos problemas, porque não é um processo de software, é uma limitação física mesmo do disquete e dos drives, por conta de dois fatores da física magnética:

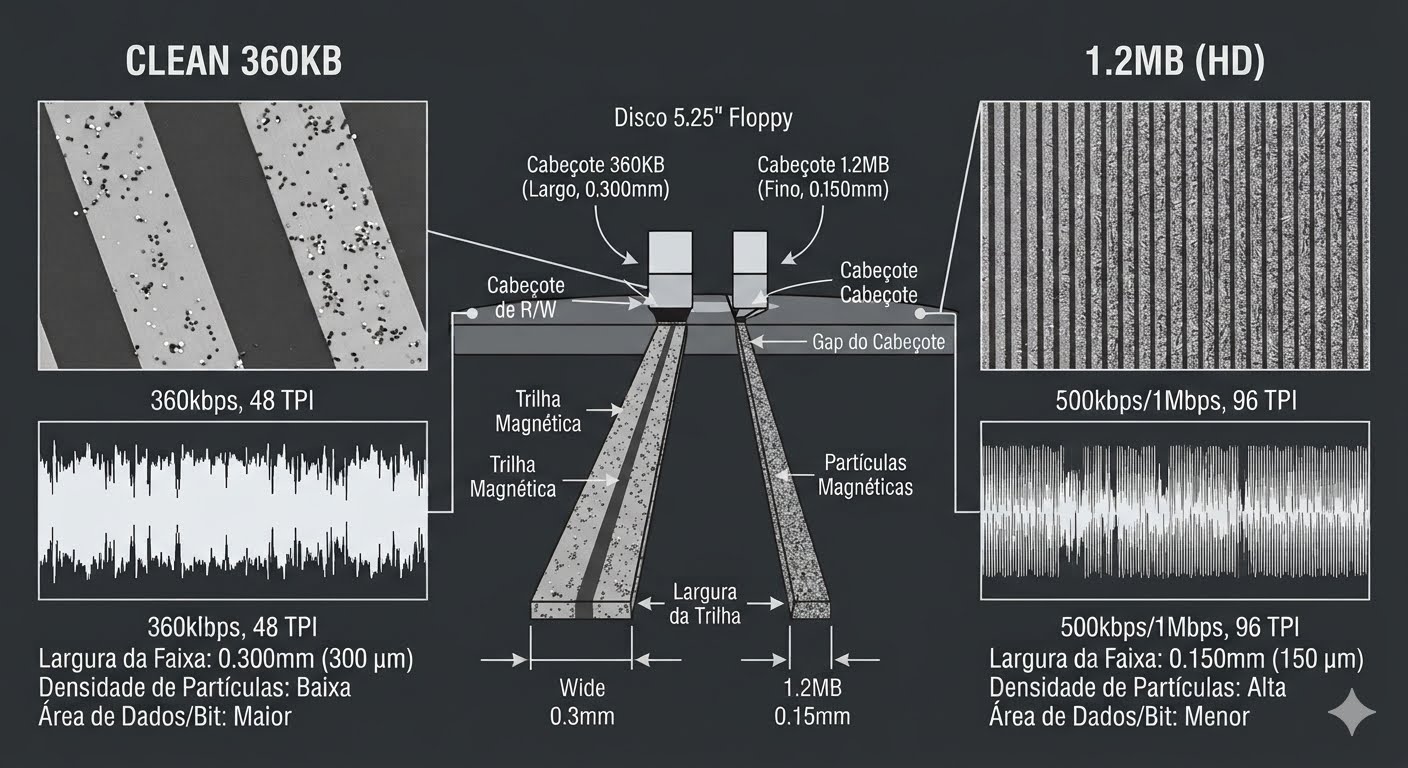

A. A "Trilha Fina" e o ruído estático

Um drive de 1.2 MB opera com 80 trilhas físicas, o que significa que a sua cabeça de leitura/gravação é extremamente estreita para conseguir espremer o dobro de pistas no mesmo espaço de plástico. Já um drive de 360 KB opera com apenas 40 trilhas, utilizando uma cabeça física muito mais larga.

Se você pegar um disquete de 360 KB que já continha dados antigos e tentar regravá-lo em um drive de 1.2 MB através do Greaseweazle, a cabeça fina do drive moderno vai apagar e reescrever apenas o miolo central da trilha. Quando você inserir esse disquete em um drive original de 360 KB de um PC XT, a cabeça larga dele vai passar por cima da trilha. Ela lerá o sinal novo no centro, mas captará simultaneamente os restos fantasmas da gravação antiga nas bordas, resultando no clássico e frustrante erro: General Failure reading drive A:.

B. Coercividade e a força do sinal magnético

"E se eu apagar o disquete completamente usando um ímã forte de neodímio antes de gravar?" Mesmo eliminando os resíduos das bordas, você esbarra na propriedade química chamada Coercividade (medida em Oersteds - Oe):

• Disquetes de Baixa Densidade (DD - 360 KB) possuem baixa coercividade (~300 Oe). Suas partículas são fáceis de magnetizar.
• Disquetes de Alta Densidade (HD - 1.2 MB) possuem alta coercividade (~600 Oe). Suas partículas exigem um pulso magnético muito mais forte para mudar de estado.

Para não danificar ou saturar a mídia de baixa densidade quimicamente, os drives de 1.2 MB reduzem a corrente elétrica enviada à cabeça quando operam em modo de 360 KB. O sinal resultante gravado na trilha estreita fica magneticamente "fraco". Quando a cabeça larga de um drive antigo de 360 KB tenta ler esse sinal difuso, a relação sinal-ruído fica péssima, gerando corrupção de dados aleatória.

Além disso, a margem de erro de alinhamento vira zero: se o motor de passo do drive antigo estiver minimamente desalinhado (fração de milímetro), a cabeça larga passará pelo "vazio" deixado pelo apagamento do ímã, perdendo o sincronismo do fluxo.

Assim, tenha em mente que a limitação magnética dos disquetes ainda está lá, não existe "mágica" que mude isso. Para usar o Greaseweazle, é preferível manter cada disquete no seu respectivo drive.

📊 Resumo de Compatibilidade e Limitações Físicas

• Leitura (Preservação) vs. Escrita (Restauração): Para ler e gerar imagens (.scp, .hfe, .adf), drives modernos de alta densidade (1.44 MB e 1.2 MB) resolvem a maioria dos problemas. Para escrever de volta, a compatibilidade despenca se os drives não forem geometricamente idênticos aos originais.
• O Mito do "Apagão com Ímã": O uso de ímãs de neodímio remove o ruído magnético das bordas da trilha, mas não altera a química do disco. O sinal gravado por uma cabeça de 1.2 MB em um disco DD continuará fraco (~300 Oe de resposta contra os 600 Oe esperados pelo drive antigo), resultando em falhas de leitura por baixa relação sinal-ruído.
• A Armadilha do Alinhamento: Em trilhas estreitas escritas por drives modernos, qualquer variação térmica ou desgaste mecânico no motor de passo do drive vintage (PC-XT, CP500) fará com que a cabeça larga passe pelo "vazio", quebrando o sincronismo dos dados.

🛠️ Matriz de Decisão para a Bancada Retrô

Se você está estruturando seus testes ou criando mídias físicas funcionais hoje, siga este mapeamento de hardware:

💡 A Solução Ideal para Clones Nacionais (CP500) e Apple II

Se o seu objetivo não é apenas arquivar (ler), mas sim criar disquetes funcionais para alimentar seus computadores reais, a estratégia perfeita envolve parear o Greaseweazle V4 com os drives físicos corretos para cada arquitetura:

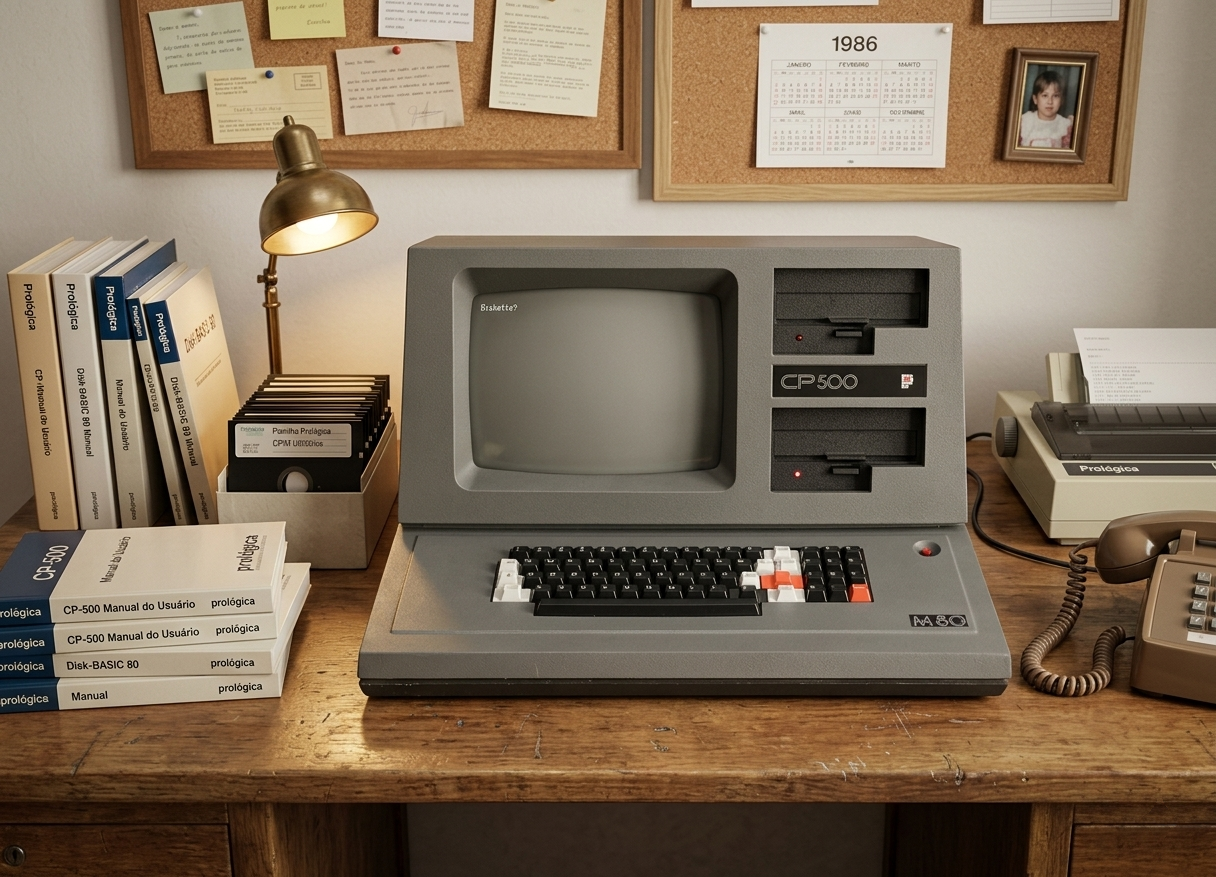

🖥️ Para a Linha Prológica CP500 (Tradição Nacional)

O CP500 utiliza drives de 5.25" de Face Simples e Baixa Densidade (SSDD), operando nativamente a 40 trilhas e 300 RPM sob a lógica da controladora WD1793 (padrão de pinagem Shugart).

• Como fazer certo: A melhor solução é remover temporariamente um dos drives originais do gabinete do CP500 (ou conseguir um drive de PC de 360 KB nativo de 40 trilhas). Ele pode ser conectado diretamente no Greaseweazle V4 com um cabo flat comum de 34 pinos sem inversão. As gravações de arquivos .dsk do sistema operacional TRS-DOS ou DOS500 ficarão perfeitas, com a densidade de fluxo magnético e largura de trilha idênticas às especificadas no projeto original da Prológica.

🍏 Para o Apple II e Clones (140K / 160K)

Os drives originais da Apple (como o lendário Disk II) utilizam cabos flat proprietários de 20 pinos que não carregam sinais de passo tradicionais (quem controla o avanço das trilhas de forma direta via software é a icônica placa controladora Wozniak instalada no slot do Apple). Ligar esse drive específico no Greaseweazle exige adaptadores complexos.

• A Alternativa Elegante: Conecte um drive de PC comum de 5.25" de 360 KB (Baixa Densidade nativo) ao Greaseweazle. Utilizando softwares parceiros do ecossistema de preservação, como o FluxEngine, você consegue instruir o drive de 360 KB a ignorar o comportamento de PC e simular com precisão cirúrgica a geometria de escrita GCR do Apple II. Como a cabeça do drive de 360 KB tem a largura correta para 40 trilhas, os disquetes gerados darão boot direto e suave no hardware real do Apple II ou de seus clones nacionais (como o TK3000).

🖥️ 1. TK2000: O "Quase-Apple" de Codificação Exótica

Embora o design externo do TK2000 lembre o Atari 800XL, sua arquitetura interna de disco foi baseada no Apple II. O sistema operacional oficial de disco lançado pela Microdigital foi o TK-DOS 3.3, derivado direto do Apple DOS 3.3.

• A Mídia e a Geometria: Disquetes de 5.25" de Baixa Densidade (DD). Ele operava com 35 trilhas físicas e utilizava a clássica codificação GCR (Group Code Recording) da Apple, em vez do padrão MFM dos PCs. A capacidade nominal era de 143 KB por face.
• A Armadilha do Hardware: A interface de disco original do TK2000 (um cartucho lateral) foi projetada para controlar unidades mecânicas idênticas ao drive Disk II da Apple. Isso significa que ela não possui uma controladora de disco inteligente (como a WD1793); quem gerenciava os motores de passo ("fase a fase") e o sincronismo dos bits magnéticos era diretamente o processador 6502 através da lógica de software desenhada por Steve Wozniak.

🛠️ Como Preservar e Gravar Disquetes de TK2000 com o Greaseweazle:

• Leitura: Se você estiver gerando imagens de preservação, o formato gerado pelo Greaseweazle precisa capturar o fluxo magnético cru (.scp). Softwares de conversão conseguem traduzir esse fluxo bruto em imagens de disco .dsk ou .do compatíveis com emuladores de TK2000.
• Escrita (A Solução Elegante): Não tente conectar um drive Disk II original da Apple diretamente no Greaseweazle sem adaptadores complexos (as pinagens de 20 pinos da Apple carregam tensões perigosas de +12V e -12V em linhas de dados). Em vez disso, use um drive de PC comum de 5.25" de 360 KB conectado ao Greaseweazle V4 e utilize o FluxEngine. O software instruirá a cabeça de 40 trilhas do drive de PC a dar passos coordenados para simular perfeitamente a geometria GCR de 35 trilhas do TK2000.

🕹️ 2. TK90X e TK95: O Império do Padrão BETA (Sinclair)

O TK90X e o TK95 são clones do britânico ZX Spectrum. No Reino Unido, a Sinclair utilizava os problemáticos e exóticos Microdrives (cartuchos de fita magnética contínua). No entanto, o mercado nacional ignorou os Microdrives e adotou interfaces de disquete baseadas no ecossistema soviético/europeu conhecido como Padrão BETA (Beta Disk / Beta 128).

As interfaces nacionais mais famosas foram a CBI-95 (da Centro Brasileiro de Informática), a IDS-91, a Arcade e a C.A.S. Todas elas traziam uma controladora WD1793 ou equivalente a bordo e utilizavam o sistema TR-DOS.

• A Mídia e a Geometria: Totalmente diferente da Apple, o padrão BETA adotou a codificação MFM (Modified Frequency Modulation) padrão dos PCs e do MSX. Os formatos de disquete geravam imagens de extensão .trd.
• Flexibilidade Física Absoluta: As interfaces como a CBI-95 eram extremamente avançadas para a época porque foram projetadas para aceitar drives de PC comuns com pinagem Shugart (tanto de 5.25" quanto os de 3.5"). O sistema operacional TR-DOS permitia formatar os disquetes em:
  • 40 ou 80 Trilhas.
  • Face Simples ou Face Dupla.
  • Capacidades que variavam de 160 KB (40 trilhas, face simples) a impressionantes 640 KB (80 trilhas, face dupla, em drives de 3.5" DD).

🛠️ Como Preservar e Gravar Disquetes de TK90X com o Greaseweazle:

• Nível de Dificuldade Baixo: Este é o cenário ideal para o Greaseweazle V4. Como a física do sinal MFM e a rotação de 300 RPM são rigorosamente idênticas às dos PCs clássicos, a emulação física é perfeita.
• Para Gravar Disquetes Reais de 3.5": Você pode usar um drive de PC comum de 1.44 MB e disquetes de alta densidade (HD). Mas atenção: você deve tapar o furo de alta densidade do disquete com fita isolante para forçar o drive a trabalhar no modo de baixa densidade (DD / 720 KB). O Greaseweazle conseguirá descarregar o arquivo .trd gerando as trilhas MFM que a interface CBI-95 ou IDS-91 lerá instantaneamente no TK90X.
• Para Gravar Disquetes Reais de 5.25": Aplica-se a mesma regra rígida da física magnética anterior. Se você formatou o sistema do TK90X para usar um drive de 40 trilhas (320 KB dupla face), use um drive de 360 KB nativo no Greaseweazle. Gravar esse formato usando um drive de PC moderno de 1.2 MB (80 trilhas com cabeça fina) causará erros de leitura imediatos na interface antiga do TK90X devido ao desalinhamento mecânico e à baixa coercividade do sinal magnético.

O Greaseweazle V4 é uma ferramenta revolucionária e indispensável para a preservação da memória tecnológica brasileira. Para rotinas de leitura e arquivamento, um arranjo com um drive de 1.44 MB (3.5") e um drive de 1.2 MB (5.25") cobrirá quase 95% das necessidades do site. No entanto, para a escrita e restauração de sistemas, a física das mídias magnéticas não aceita atalhos: respeite a geometria e a coercividade originais usando drives de 360 KB nativos para sistemas de 40 trilhas. Assim, garantindo que os bits do passado continuem vivos, íntegros e funcionais no hardware real por muitas outras décadas.
