"No GRILO ELETRÔNICO, parece que ocorreu um "grilo": o diodo 1N4148 do chapeado está em posição inversa em relação ao mesmo diodo no "esquema" do desenho..."
Adalberto Benedito dos Santos - Santos/SP.
 |
Do Editorial de "Divirta-se com a Eletrônica", volume 16:

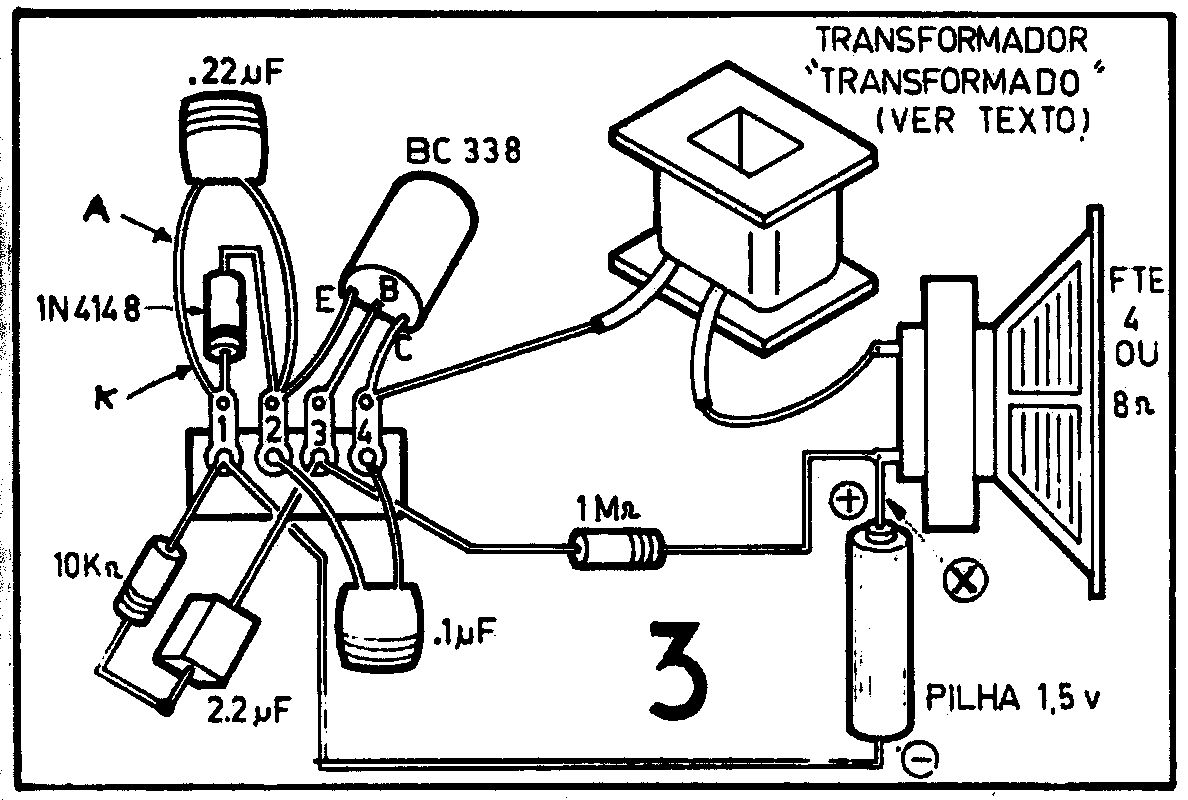

Deu "grilo" no GRILO, sim, Adalberto! A posição do diodo está correta no esquema, bem como na ilustração da montagem com a placa de Circuito Impresso. No desenho chapeado em barra de terminais o diodo apareceu "invertido". Republicamos o desenho, devidamente corrigido. Agradecemos a você e pedimos aos amigos hobbystas que façam a devida correção também em seus projetos...
